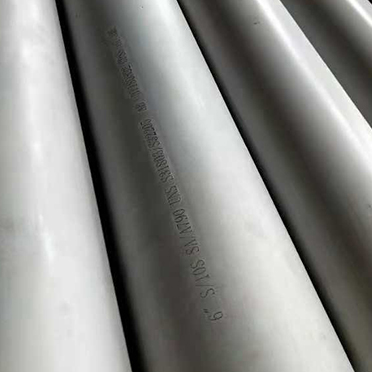

2205不銹鋼無縫管的表面狀態主要綜合外觀特征與專業檢測判斷。
先目視檢查兩個關鍵指標，一個是色澤均勻性，正品2205不銹鋼無縫管表面應呈均勻銀灰色金屬光澤，無區域性色差或發暗現象。若出現局部泛黃、發黑或彩虹紋，提示可能存在氧化過度或熱處理不均問題。
另一個是表面光潔度，優質管材的表面光滑無毛刺，手觸無滯澀感。重點檢查是否存在以下缺陷：
?麻點/凹坑?：無縫管因熱軋穿孔工藝易殘留微小凹坑（直徑≤0.5mm為正常范圍）?。
?劃痕/壓痕?：縱向淺劃痕深度應≤0.05mm，橫向壓痕屬工藝缺陷需拒收。
?青線/亮帶?：冷拔管局部亮帶反映壁厚不均，需用卡尺驗證厚度差是否超標。
之后通過專業檢測手段再檢驗：
粗糙度量化檢測：使用表面粗糙度儀測量Ra值：工業級管道Ra≤1.6μm，高潔凈場合要求Ra≤0.8μm?。異常區域需多點對比，波動超過20%判定為不合格。?
?磁性分布驗證：用磁強計掃描表面：2205雙相鋼應有弱磁性（磁導率1.05-1.15μ）。若出現強磁性區域（＞1.2μ），可能混入鐵素體不銹鋼或存在未充分固溶
的σ相。
關鍵質量警示：
焊縫偽裝識別：假冒無縫管常將焊管打磨后冒充，需用20倍放大鏡觀察：真無縫管無直線狀熔合線痕跡；焊管經拋光后仍可見斷續弧狀紋理。
?鈍化膜完整性?：酸洗鈍化后表面應形成連續灰白色氧化膜。滴落藍點試劑檢驗，30秒內出現藍斑表明鉻貧化區域未完全鈍化?。
表面麻點、色差等異常需結合成分驗證——要求供應商提供第三方光譜報告（重點核對Cr 21-23%，Ni 4.5-6.5%，Mo 2.5-3.5%）?，避免低價劣質材料以表面處理掩蓋成分不達標。
